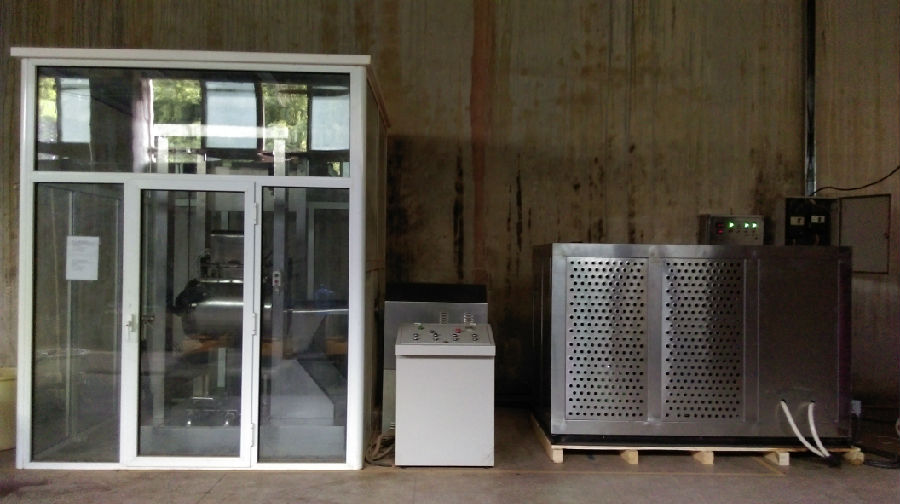

XDW-F100B中藥細胞破壁機配置參數
型號 項目 |
XDW-F100B |
||
主機系統 |
功率KW |
15kw(電壓:380V(三相))安徽皖南電機 |
|
主軸承 |
進口NSK |
||
主體結構 |
鋼絲繩懸掛式翻轉 |
||
主體框架 |
全不銹鋼 |
||
外觀 |
全不銹鋼外觀 |
||
磨筒與輔助裝置 |
磨筒 |
圓弧型(容積100升) |
|
磨筒壁厚 |
18mm |
||
翻轉限位 |
縱向+橫向限位 |
||
翻轉機構 |
新式單輥、電磁制動定位 |
||
舉升機構 |
封閉螺旋雙筒抬升機構 |
||
磨介材質 |
食品藥品級304不銹鋼 |
||
介質尺寸 |
直徑20×400mm |
||
研磨方式 |
振動式 |
||
料盒連接 |
雙連桿快開裝置(附專用扳手) |
||
料盒裝卸 |
手動裝卸 |
||
料筒 |
2只 |
||
料盒容積 |
30L |
||
冷卻系統 |
冷卻連接 |
懸掛式短連接 |
|
冷卻連接方式 |
橡膠軟管+保溫管連接 |
||
水套 |
全水套(外+內+雙側壁水套) |
||
低溫配置 |
20P制冷機 |
||
低溫度(可調) |
-10~-25℃ |
||
外形尺寸(mm) |
2200×1100×1450 |
||
重量(kg) |
1200 |
||
輸入總功率KW |
15 |
||
名義制冷量KW |
53.8 |
||
電壓V |
三相四線380V |
||
壓縮機 |
意大利富士豪 |
||
水泵 |
德國威樂 |
||
自吸泵 |
利歐 |
||
工作方式 |
全封閉 |
||
儲液桶 |
容積約260L,不銹鋼材質,帶保溫 |
||
防凍液 |
約180kg,主要成分為乙二醇 |
||
制冷劑 |
404A |
||
循環水管徑 |
外徑20mm |
||
整體外觀 |
全不銹鋼外殼 |
||
電控柜 |
主機控制,制冷溫度可自由控制,在設定范圍內可自動開、停機。 |
||
連接線 |
免費提供控制柜至冷凍機電源及控制連接線(建議10米內) |
||
主要部件配置明細 |
吸風式冷凝器;20匹板式換熱器;風機1臺;電磁閥:美國艾口;膨脹閥:法國丹佛斯;氣分:天津;可拆式過濾筒:天津;視液鏡:丹佛斯;系統具備:高低壓保護、模塊保護、熱過載保護等 |
||
配套方式 |
與XDW-F100或與XDW-L100型系列及大型主機配套 |
||
放置地點 |
車間中央空調房或室外搭棚 |
||
電器控制 |
重要元件由引進技術生產,其余國產件. |
||
其他參數 |
隔音罩 |
加重鋁合金框架,雙層中空鋼化玻璃 |
|
外型尺寸(mm) |
主 機: L3200×W2300×H2810 制冷機:2200×1100×1450 |
||
重量(KG) |
主機:2750Kg 制冷機:1200 |
||
放置車間 |
10(30)萬級GMP車間 |
||
設備技術 |
1、全密閉不分級技術:為保存藥效成份而采用的全密閉多磨不篩技術,有效避免產生藥效成份偏析和損失、因粉塵溢出而污染環境等現象。 2、壓縮式微粉碎技術:為提高粉碎效率和效果,運用高速撞擊力和剪切力,使物料在磨筒內受到介質的擠壓、揉捏和撕裂作用,大地縮短粉碎時間,提高了粉碎效率;同時因物料呈流態化且每一顆粒具有相同的受力狀態,其自有粘性作用可使成品形成分散均勻和精密復合化的微粒子團,增加密實度和提高生物利用度,提高微粉碎效果和技術。 3、動態優化技術:按物料的不同特性,在提高微粉碎效率和效果的同時,進行佳優化適配的技術。 4、機電一體化技術:實現設備的高性能和高水平,減少人工用量,確保成品質量穩定可控的技術,避免因人工介入過多而產生品質不穩定、受污染等現象。 5、全面自動化技術:具備單機多功能自動化(FMC柔性化),使小批量藥物生產象大批量流水線生產一樣簡便的技術。 6、潔凈安全化技術:達微超微粉碎機系列嚴格按GMP標準設計制造(根據客戶要求),能夠滿足制藥粉體裝備的特殊要求。
|
||
設備特征 |
1、安全性強:與物料接觸的部位均為拋光不銹鋼,其材質為醫藥食品機械通用材質(也可根據用戶要求改為其它金屬材質),避免砷、鎘、汞、鉛、銅等重金屬混入。 2、潔凈衛生:內外面平滑、一機多用、減少污染、減輕洗凈作業負擔;粉碎過程全密閉無粉塵溢出,充分改善作業環境,有效成份不損失。 3、采用復合(透明)隔聲罩,噪音大大降低。 4、易拆卸(組裝)、易清洗、易換料??捎盟?、壓縮空氣、酒精、蒸汽等清洗、消毒。 5、操作簡便:容量佳適配、確保物料完全排出,操作和換料簡便。 6、維護方便:結構緊湊、占地面積小,維修養護方便。 7、改善環境:全密閉作業絕無粉塵溢出、有效成份不損失、無藥渣產生,可改善工作環境。 8、提高效率:100%粉碎,無藥渣剩余。高速撞擊力和剪切力的雙向作用,大地縮短了粉碎時間,提高粉碎效率。 9、廣譜適應:對于任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料,其破壁率高于98%。同時適應干式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體。 10、溫度可控:通過配置可進行高溫、常溫、低溫或超低溫的微粉碎,可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控制粉碎溫度。低溫粉碎,冷凍系統低溫度可達零下35℃(XDW-F100C高檔低溫配置具備此功能)。
|
||
物料適應 |
廣泛用于動植物 礦物中藥材的單味或復方粉末,特別適用于強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有制冷系統. |
||
產能kg/h |
普通中藥材(食品)10-50kg/h,-300目90-98%。靈芝孢子粉產量4-10kg/h(2500目),破壁率90-98%。 |
||
整機外觀 |
全不銹鋼外觀,可放置10(30)萬級GMP車間 |
||
交貨期 |
45個工作日 |
||
其他說明 |
電源:3相/380; 水循環冷卻系統 |
附表1:設備裝箱單
|
名 稱 |
型號及規格 |
單 位 |
數量 |
備 注 |
|
主 機 部 分 |
1 |
主機 |
XDW-F100B |
臺 |
1 |
|
2 |
隔聲罩 |
鋁合金柜架雙層鋼化玻璃 |
套 |
1 |
|
|
3 |
冷凍機組 |
20匹 |
臺 |
1 |
不銹鋼外觀 |
|
附
件
部
分 |
1 |
鎖緊扳手 |
不銹鋼 |
件 |
1 |
|
2 |
控制配電柜 |
噴塑 |
臺 |
1 |
|
|
3 |
冷凍管 |
Φ19×30mm |
根 |
2 |
10米/根 |
|
4 |
保溫管 |
|
根 |
13 |
1.7米/根 |
|
5 |
不銹鋼料盒 |
|
只 |
2 |
|
|
6 |
料筒密封硅膠管 |
Φ4×6mm |
米 |
4 |
|
|
7 |
喉箍 |
|
個 |
8 |
|
|
8 |
鋼絲繩 |
6根/套 |
套 |
1 |
|
|
9 |
介質 |
Φ20×400mm |
根 |
490 |
介質木箱2個 |
|
10 |
篩板 |
不銹鋼 |
件 |
1 |
|
|
11 |
水管支架 |
不銹鋼 |
件 |
1 |
|
|
12 |
控制連接線 |
穿金屬軟管 |
根 |
1 |
|
|
13 |
冷凍機連接線 |
穿金屬軟管 |
根 |
2 |
|
|
包 裝 箱 及 設備固定附件 |
1 |
介質箱 |
|
個 |
2 |
|
2 |
磨筒固定架 |
|
個 |
1 |
|
|
3 |
主機包裝箱 |
|
套 |
1 |
|
|
4 |
冷凍機包裝箱 |
|
個 |
1 |
|
|
5 |
電機罩 |
不銹鋼 |
套 |
1 |
|
|
6 |
傳動軸防護罩 |
不銹鋼 |
件 |
1 |
|
|
7 |
隔音罩包裝箱 |
|
套 |
1 |
|
附表2:XDW-F100B低溫細胞級超微粉碎機電器件配置單
名稱 |
品牌 |
型號 |
數量 |
電源總開關 |
耀華 |
3HZ1-100/330,100A |
1 |
時間繼電器 |
無錫明達 |
JSS20-AE,110V |
1 |
交流接觸器 |
耀華 |
CJX2-1210,110V |
13 |
交流接觸器 |
耀華 |
CJX2-4011,110V |
4 |
空氣延時頭 |
天水二一三 |
SK4-224d |
3 |
空氣延時頭 |
天水二一三 |
SK4-324d |
1 |
帶燈綠色按鈕 |
耀華 |
LA38 |
3 |
綠色按鈕開關 |
耀華 |
LA38 |
2 |
紅色停止按鈕 |
耀華 |
LA38 |
4 |
電源指示燈 |
耀華 |
AC110V |
1 |
液位警界燈 |
耀華 |
AC24V |
1 |
熔斷器座 |
耀華 |
RT18-32 |
4 |
熔芯 |
耀華 |
2A |
4 |
隔離變壓器 |
耀華 |
BK150 |
1 |
輔助觸頭 |
耀華 |
F4-20 |
1 |
航空插頭 |
國產 |
30芯 |
2套 |
接線端子 |
國產 |
2.5平方 |
28 |
溫度控制顯示儀 |
上海精創 |
EK3010 |
1 |
附表3:冷凍機參數表
型號 |
DWL20 |
||
機組特性 |
制冷量 |
KW |
53.8 |
Kcal/h |
30368.32 |
||
TR |
10.04 |
||
整機功率 |
KW |
17.8 |
|
整機運轉電流 |
A |
39 |
|
壓縮機 |
數量 |
1臺 |
|
輸入功率 |
KW |
15 |
|
工作電流 |
A |
29 |
|
工作電壓 |
V |
380 |
|
循環防凍液 |
水管接口直徑 |
mm |
20 |
種類 |
乙二醇兌水1:1 |
||
冷凝風機 |
輸入功率 |
KW |
1.6 |
工作電流 |
A |
3.5 |
|
增壓泵 |
輸入功率 |
KW |
0.151 |
揚程 |
m |
8 |
|
流量 |
L/min |
100 |
|
循環泵 |
輸入功率 |
KW |
0.125 |
揚程 |
m |
20 |
|
流量 |
L/min |
33 |
|
防凍液水箱容積 |
L |
260 |
|
外形尺寸 |
長 |
mm |
2200 |
寬 |
mm |
1100 |
|
高 |
mm |
1450 |
|
制冷劑 |
404A |
||
制冷劑充注量(kg) |
717.5 |
||
低制冷溫度(可調) |
-10~-35℃ |
||
整機重量 |
kg |
1200 |
附表4:冷凍機組配置表
序號 |
名稱 |
品牌 |
產地 |
備注 |
1 |
壓縮機 |
富士豪 |
意大利 |
20HP |
2 |
微電腦溫度控制儀 |
精創 |
上海 |
上海 |
3 |
交流接觸器 |
耀華 |
浙江 |
國產名牌 |
4 |
斷路保護器 |
正泰 |
國產 |
國產名牌 |
5 |
翅片式冷凝器 |
東威 |
江蘇鹽城 |
國產 |
6 |
儲液器 |
法斯克 |
天津 |
國產 |
7 |
冷凝風機 |
馬爾 |
杭州 |
國產 |
8 |
膨脹閥 |
丹佛斯 |
法國 |
進口 |
9 |
電磁閥 |
艾口 |
美國 |
國產 |
10 |
濾芯 |
法斯克 |
天津 |
國產 |
11 |
板式換熱器 |
烽煌 |
杭州 |
國產 |
12 |
壓力表 |
鴻森 |
浙江 |
國產 |
13 |
壓力控制器 |
丹佛斯 |
法國 |
進口 |
14 |
增壓泵 |
威樂 |
法國 |
進口 |
15 |
循環泵 |
利歐 |
上海 |
國產 |
16 |
制冷劑 |
金典 |
浙江 |
國產 |
注:1、免費上門安裝調試和培訓,該設備接上水電即可投入運行生產,需方按供方要求布置水電。
上述配置參數視用戶的微粉物料、后續工藝要求與試驗結果確定。達微公司保留相關技術、工藝與裝備配置參數調整和改進的權利。
制造商:濟南達微機械有限公司
電 話:15964512855 / 0531-88308975
